Рассмотрены автомобили 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.

Расположение компонентов фольксваген т5 в моторном отсеке и салоне.

TransporterT5-blok-kapot

TransporterT5-blok-salon

1

Электронный блок управления ABS

2

Блок управления кондиционером -в панели управления отопителем

3

Блок управления кондиционером (задний) — в панели управления отопителем

4

Блок антенны — если есть

5

Боковой датчик удара, со стороны водителя

6

Боковой датчик удара, задний левый

7

Боковой датчик удара, со стороны пассажира

8

Боковой датчик удара, задний правый

9

Блок управления противоугонной системой

10

Звуковой сигнал противоугонной системы — резонатор системы впуска

11

Усилитель выходного сигнала аудиосистемы — под передним правым сиденьем- если есть

12

Дополнительная аккумуляторная батарея 1- под передним левым сиденьем — если есть

13

Дополнительная аккумуляторная батарея 2(автофургон) — в кухонном шкафу

14

Блок управления дополнительным отопителем (Air Тор3500) — под днищем кузова, справа- если есть

15

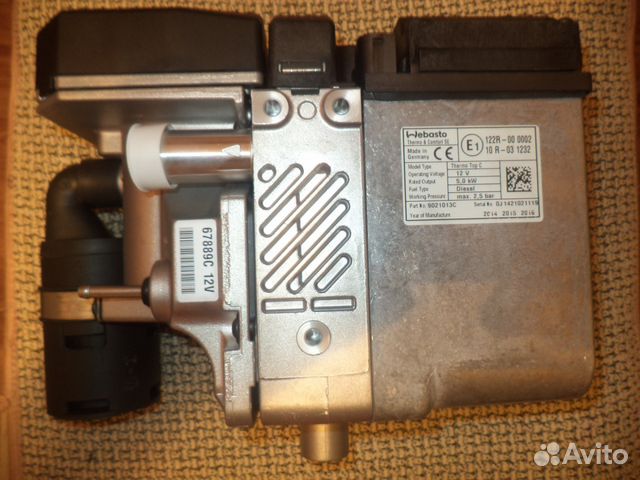

Блок управления дополнительным отопителем (Thermo Тор) — под днищем кузова, слева- если есть

16

Аккумуляторная батарея

17

Блок управления оборудованием кемпинга(автофургон)

18

Диагностический разъем (DLC)

19

Блок диагностики — приборная панель

20

Блок управления электрооборудованием двери водителя

21

Блок управления электрооборудованием левой задней двери (со сдвижной дверью с электроприводом) — левая стойка

22

Блок управления электрооборудованием двери пассажира

23

Блок управления электрооборудованием правой задней двери (со сдвижной дверью с электроприводом) — правая стойка"0"

24

Блок управления системой поддержания курсовой устойчивости ESP (включает в себя датчик ускорения, датчик бокового перемещения)

25

Блок управления механизмом подъем а крыш и (автофургон)

26

Электронный блок управления двигателем — около блока предохранителей/реле в моторном отсеке 1

27

Блок  управления электродвигателем вентилятора системы охлаждения 1 — подвеска (впереди слева)

28

Блок управления электродвигателем вентилятора системы охлаждения 2- в электродвигателе вентилятора системы охлаждения 2- если установлен

29

Блок предохранителей/реле, моторный отсек 1

30

Блок предохранителей/реле, моторный отсек 2

31

Блок предохранителей/реле, моторный отсек З

32

Блок предохранителей/реле, приборная панель 1 — центральная часть панели приборов

33

Блок предохранителей/реле 2, приборная панель — под блоком предохранителей/реле 1 приборной панели

34

Блок предохранителей/реле, приборная панель 3 — за блоком предохранителей/реле, приборная панель 1/2

35

Блок предохранителей/реле, приборная панель 4 — за блоком предохранителей/реле, приборная панель 1/2

36

Блок предохранителей/реле, левое сиденье — под сиденьем

37

Дополнительный предохранитель 1 (выключатель блокировки дифференциала, задний 10А) — левая передняя стойка

38

Дополнительный предохранитель 2(дополнительный отопитель 30А) — под левым сиденьем

39

Дополнительный предохранитель 3(блок управления электрооборудованием двери, левый задний 40А) — под левым сиденьем (некоторые модели)

40

Резистор 1 электродвигателя вентилятора отопителя- около электродвигателя вентилятора заднего отопителя

41

Резистор 2 электродвигателя вентилятора отопителя — около электродвигателя вентилятора заднего отопителя — если есть

42

Звуковой сигнал 1

43

Звуковой сигнал 2- если есть

44

Блок управления иммобилайзером-комбинация приборов

45

Кольцевая антенна иммобилайзера- возле замка зажигания

46

Блок управления комбинацией приборов- приборная панель

47

Блок управления телефоном — за вещевым ящиком

48

Многофункциональный блок управления 1 — функции: Автоматическая коробка передач(АКПП), система зарядки(с дополнительной батареей), система поддержания скорости, распознавание контакта концевого выключателя двери/капота, управление электрической нагрузкой, электропривод стеклоподъемников, топливный насос, омыватели фар, обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла, аварийная сигнализация, обогреватель лобового стекла, звуковой сигнал, указатели поворота, подсветка комбинации приборов, лампы освещения салона, очистители с автоматическим управлением, фонари заднего хода, стартер, люк, выключатель освещения, омыватель лобового стекла, очиститель лобового стекла

49

Многофункциональный блок управления 2 — функции: Противоугонная система, центральный замок, электропривод зеркал заднего вида на дверях, сдвижная дверь с электроприводом, электропривод стеклоподъемников, люк

50

Блок управления навигационной системы- в дисплее навигационной системы

51

Датчик температуры окружающего воздуха

52

Блок управления системой парковки

53

Блок управления подогревом сиденья водителя

54

Блок управления подогревом сиденья пассажира

55

Датчик пол ожени я рулевого колеса — если есть

56

Блок управления электроприводом люка

57

Электронный блок управления SRS

58

Блок управления приводом открывания/закрывания задней двери- левая стойка "D" — если есть

59

Блок управления системы информирования о трафике- под панелью приборов

60

Блок управления системы информирования о трафике (альтернативная позиция) — под панелью приборов

61

Блок управления раздаточной коробкой (c 4WD) — задняя главная передача

62

Электронный блок управления КПП (АКПП) — около блока управления двигателем

63

Синтезатор голоса — под передним правым сиденьем- если есть

64

Датчик скорости автомобиля — КПП (некоторые модели)



Блок предохранителей и реле фольксваген т5 — моторный отсек 1.

Схема расположение предохранителей в монтажном блоке (для автомобилей выпускавшихся до мая 2004 года!!!).

TransporterT5-blok-kapot-2

Назначение.

F1

(5А) Электродвигатель (и) вентилятора(ов) системы охлаждения

F2

(5А) Реле насоса охлаждающей жидкости

F3

(15А) Кондиционер

F4

(30А) Антиблокировочная система тормозов(ABS)

F5

(15А) Автоматическая коробка передач

F6

(30А) Антиблокировочная система тормозов(ABS)

F7

(5А) 01/04: Блок управления электродвигателем вентилятора системы охлаждения 1 (некоторые модели)

F8

(15А) Управление двигателем

F9

(5А) Управление двигателем, реле основных цепей зажигания

F10

(5А) Управление двигателем

F11

(5А) Блок управления усилителем рулевого управления

F12

(5А) Управление двигателем

F13

(10А) Управление двигателем

F14

(5А) Управление двигателем

F15

(10А) Выключатель фонарей заднего хода

F16

(5А) Управление двигателем

F17

(5А) Антиблокировочная система тормозов (ABS)

F18

F19

(5А) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления

F20

(5А) Управление двигателем

F21

F22

(10А) Управление двигателем

F23

(25А) Автоматическая коробка передач

F24

(5А) Автоматическая коробка передач

F25

(25А) Управление двигателем

F26

(25А) Управление двигателем

F27

(5А) Реле насоса охлаждающей жидкости

F28

F29

(10А) Датчик скорости автомобиля

F30

(15А) Реле насоса вспомогательной системы кондиционера/отопителя (некоторые мод ел и), топливный насос (некоторые модели), реле топливного насоса (некоторые модели)

F31

(15А) Управление двигателем

F32

(30А) Управление двигателем

F33

(5А) Реле насоса охлаждающей жидкости управление двигателем, реле свечей накаливания

F34

(10А) Блок управления электродвигателем вентилятора системы охлаждения (некоторые модели)

F35

(10А) Управление двигателем

F36

(25А) Реле стартера (некоторые модели)



Блок предохранителей и реле фольксваген т5 — моторный отсек 1.

Схема расположение предохранителей в монтажном блоке (для автомобилей выпускавшихся после июня 2004 года!!!).

t5-new

F1

(5A) Электродвигатель(и) вентилятора(ов) системы охлаждения

F2

(5A) Реле насоса охлаждающей жидкости

F3

(15A) Кондиционер

F4

(30A) Антиблокировочная система тормозов (ABS)

F5

(15A) Автоматическая коробка передач

F6

(30A) Антиблокировочная система тормозов (ABS)

F7

(5A) Блок управления электродвигателем вентилятора системы охлаждения 2 (некоторые модели)

F8

(15A) Управление двигателем

F9

(5A) Управление двигателем, реле основных цепей зажигания

F10

(5A) Реле насоса охлаждающей жидкости, система управления двигателем

F11

F12

Управление двигателем

F13

(10A) Управление двигателем

F14

Управление двигателем

F15

(10A) Выключатель фонарей заднего хода

F16

Управление двигателем

F17

(5A) Антиблокировочная система тормозов (ABS)

F18

(5A) Многофункциональный блок управления 1

F19

(5A) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления

F20

Управление двигателем

F21

(5A) Управление двигателем

F22

(10A) Управление двигателем

F23

(25A) Автоматическая Коробка передач

F24

(5A) Автоматическая коробка передач

F25

(25A) Управление двигателем

F26

(25A) Управление двигателем

F27

(5A) Реле насоса охлаждающей жидкости

F28

(15A) Звуковой сигнал (некоторые модели)

F29

(20A) Вакуумный насос усилителя тормозов

F30

(15A) Реле насоса вспомогательной системы кондиционера/отопителя (некоторые модели), топливный насос (некоторые модели), реле топливного насоса (некоторые модели)

F31

(15A) Управление двигателем

F32

(30A) Управление двигателем

F33

(5A) Реле насоса охлаждающей жидкости, управление двигателем, реле свечей накаливания

F34

F35

(10A) Управление двигателем

F36

(25A/40A) Реле стартера (некоторые модели)



Схема расположения предохранителей volkswagen transporter t5 — моторный отсек 2.

TransporterT5-blok-kapot-3



F1

(175А) Генератор

F2

(125А) Распределение питания аккумуляторной батареи, реле вспомогательных цепей зажигания, блок управления электрооборудованием двери водителя блок управления электрооборудованием двери пассажира, обогреватель заднего стекла

F3

(50А/100А) Система зарядки (с дополнительной батареей), блок управления электрооборудованием задней левой двери (некоторые модели), блок управления электрооборудованием задней правой двери (некоторые модели), реле — делитель в системе зарядки (с дополнительной батареей)

F4

(125А) Распределение питания аккумуляторной батареи

F5

(50А) Распределение питания аккумуляторной батареи (некоторые модели)

F6

(60А) Реле свечи накаливания, электродвигатель насоса подачи воздуха на выпуск

F7

(70А/80А) Электродвигатель(и)вентилятора(ов)системы охлаждения

F8

(50А) Электродвигатель(и)вентилятора(ов) системы охлаждения (некоторые модели)

F9

(100А) Распределение питания аккумуляторной батареи, замок зажигания

F10



Блок реле — моторный отсек 3 тип 1.

TransporterT5-blok-kapot-4

1

Электронный блок управления кондиционером (ручное управление температурой)

2

Реле 2 топливного насоса

3

Реле насоса системы подачи воздуха навыпуск

4

Реле основных цепей зажигания

5

Реле 1 топливного насоса

6

Реле электромагнитной муфты компрессора кондиционера (автоматическое управление температурой)

7

Реле системы управления АКПП

8

Блок управления усилителем рулевого управления

9

Реле насоса охлаждающей жидкости



Блок реле — моторный отсек 3 тип 2.

TransporterT5-blok-kapot-5

1

Электронный блок управления кондиционером (ручное управление температурой)

2

Реле 2 топливного насоса

3

Реле насоса системы подачи воздуха навыпуск

4

Реле основных цепей зажигания

5

Реле 1 топливного насоса

6

Реле электромагнитной муфты компрессора кондиционера (автоматическое управление температурой)

7

8

Реле насоса охлаждающей жидкости

9

Реле стартера — если есть



Блок предохранителей и реле под левым сиденьем тип 1.

TransporterT5-blok-salon-2

Назначение предохранителей и реле.

1

Реле-делитель в системе зарядки (с дополнительной аккумуляторной батареей)

2

3

4

5

6

7

8

F1

(40А) Блок управления электрооборудованием правой задней двери (некоторые модели)

F2

(25А) Дополнительный отопитель

F3

(40А) Блок управления электрооборудованием левой задней двери (некоторые модели)

F4

(5А) Блок антенны

F5

(80А) Реле-делитель в системе зарядки (некоторые модели)



Блок предохранителей и реле под левым сиденьем тип 2.

TransporterT5-blok-salon-3

1

2

3

Реле-делитель в системе зарядки (с дополнительной аккумуляторной батареей)

4

Специальное автомобильное оборудование

5

Специальное автомобильное оборудование

F1

(5А) Блок управления оборудованием кемпинга

F2

(10А) Разъем 1 питания дополнительного оборудования (передний), холодильник(автофургон)

F3

(5А) Насос подачи пресной воды (автофургон)

F4

(10А) Лампы освещения салона, лампа местной подсветки (автофургон)

F5

(30А) Блок управления разъемом питания дополнительного оборудования(автофургон)

F6

(40А) Блок управления механизмом подъема крыши (автофургон)

F7

(5А) Блок антенны

F8

(25А) Дополнительный отопитель

F9

(30А) Электродвигатель вентилятора кондиционера/отопителя (автоматическое управление температурой)

F10

F11

F12

F13

(40А) Блок управления электрооборудованием правой задней двери (некоторые модели)

F14

(80А) Дополнительная аккумуляторная батарея (некоторые модели)



Блок предохранителей и реле под левым сиденьем тип 4.

TransporterT5-blok-salon-4

1

2

3

Реле-делитель в системе зарядки (с дополнительной аккумуляторной батареей)

4

5

6

7

F1

(5А) Блок антенны

F2

(25 А) Дополнительный отопитель

F3

(10А) Электродвигатель вентилятора кондиционера/отопителя(автоматическое управление температурой)

F4

F5

F6

F7

(40А) Блок управления электрооборудованием правой задней двери (некоторые модели)

F8

(80А) Дополнительная аккумуляторная батарея (некоторые модели)



Блок предохранителей и реле под левым сиденьем тип 5.

TransporterT5-blok-salon-5

1

2

Реле-делитель в системе зарядки (с дополнительной аккумуляторной батареей)

3

Специальное автомобильное оборудование

4

Специальное автомобильное оборудование

5

Специальное автомобильное оборудование

F1

(15А) Разъем(ы) питания дополнительного оборудования (некоторые модели)

F2

(15А) Разъем(ы) питания дополнительного оборудования (некоторые модели)

F3

(15А) Разъем(ы) питания дополнительного оборудования (некоторые модели)

F4

(15А) Холодильник(автофургон), специальное автомобильное оборудование

F5

(5А) Блок антенны

F6

(25А) Дополнительный отопитель

F7

(30А) Электродвигатель вентилятора кондиционера/отопителя(автоматическое управление температурой)

F8

F9

F10

F11

(40А) Блок управления электрооборудованием правой задней двери (некоторые модели)

F12

(80А)Дополнительная аккумуляторная батарея (некоторые модели)



Предохранители, приборная панель 1 — центральная часть приборной панели.

Схема расположение предохранителей в монтажном блоке (для автомобилей выпускавшихся до мая 2004 года!!!).

TransporterT5-blok-salon-6

F1

(30 А) Отопитель/кондиционер (некоторые модели)

F2

(5А) Датчик положения рулевого колеса

F3

(10А) Многофункциональный блок управления 1

F4

(10А) Корректор фар

F5

(15А) Лампа левой фары

F6

(15А) Лампа левой фары

F7

(15А) Многофункциональный блок управления 1 (лампа освещения салона)

F8

(5А) Диагностический разъем(01_С)

F9

(15А) Выключатель стоп-сигналов (датчик положения педали тормоза)

F10

(5А) Очиститель лобового стекла/очиститель заднего стекла

F11

(5А) Лампа подсветки номерного знака, подсветка переключателей

F12

(15А) Предохранитель прикуривателя фольксваген т5

F13

(5А) — 01 /04: Реле отключения стоп-сигналов

F14

(30А) Дополнительный отопитель, отопитель/кондиционер

F15

(7,5А) Кондиционер

F16

(5А) Многофункциональный блок управления 1

F17

(5А) Противотуманные фонари, разъем электрооборудования прицепа

F18

(5А) Блок управления комбинацией приборов

F19

(5А) Аудиосистема, блок управления комбинацией приборов, многофункциональный блок управления 1. система навигации

F20

(5А) Передний габарит- левый, левый стоп-сигнал, задний габарит-левый

F21

(5А) Передний габарит- правый, правый стоп-сигнал, задний габарит- правый

F22

(10А) Диагностический разъем (DLC), индикатор системы блокировки дифференциала, блок управления комбинацией приборов

F23

(25А) 01/04:Разъем электрооборудования прицепа

F24

(5А) Датчик положения рулевого колеса

F25

(5А) Кондиционер

F26

(5А) Привод блокировки дифференциала, блок управления блокировкой дифференциала, выключатель блокировки дифференциала

F27

(15А) Лампа правой фары

F28

(15А) Лампа правой фары

F29

F30

(10А) Обогреватели форсунок омывателя лобового стекла, электродвигатель очистителя заднего стекла

F31

(30А) Многофункциональный блок управления 1 (звуковой сигнал)

F32

(25А) Многофункциональный блок управления 1 (электродвигатель очистителя лобового стекла)

F33

(15А) Аудиосистема, навигационная система, блок управления системы информирования о трафике

F34

(25А) Автоматическая коробка передач (АКПП), управление двигателем, датчик скорости автомобиля

F35

(5А) Подсветка комбинации приборов

F36

(25А) Многофункциональный блок управления 1 (указатели поворота)







Предохранители, приборная панель 1 — центральная часть приборной панели.

Схема расположение предохранителей в монтажном блоке (для автомобилей выпускавшихся после июня 2004 года!!!).

t5-new-2

F1

(25A/30A) Отопитель/кондиционер (некоторые модели)

F2

(5A) Датчик положения рулевого колеса

F3

(10A) Многофункциональный блок управления 1

F4

(10A) Корректор фар

F5

(15A) Лампа левой фары

F6

(15A) Лампа левой фары

F7

(15A) Многофункциональныйблокуправления1 (лампа освещения салона)

F8

(5A) Диагностический разъем (DLC)

F9

(15A) Выключатель стоп-сигналов (датчик положения педали тормоза)

F10

(10A) Очиститель лобового стекла/очиститель заднего стекла

F11

(5A) Лампа подсветки номерного знака

F12

(15A) Прикуриватель

F13

(5A) Электронный блок управления SRS

F14

(30A) Дополнительный отопитель отопитель/кондиционер

F15

Кондиционер

F16

(5A) Многофункциональный блок управления 1

F17

(5A) Задние противотуманные фонари

F18

(5A) Блок управления комбинацией приборов

F19

^Аудиосистема, блок управления комбинацией приборов, многофункциональный блок управления 1, система навигации, специальное автомобильное оборудование

F20

(5A) Передний габарит-левый, левый стоп-сигнал, задний габарит-левый

F21

(5A) Передний габарит -правый, правый стоп-сигнал, задний габарит-правый

F22

(10A) Индикатор отключения подушки безопасности пассажира, диагностический разъем (DLC), блок управления комбинацией приборов

F23

(5A) Реле стартера (некоторые модели с МКПП)

F24

Датчик положения рулевого колеса

F25

кондиционер

F26

(30A) Выключатель фар

F27

(15A) Лампа правой фары

F28

(15A) Индикатор включения дальнего света фар, правая фара

F29

Реле сигнала двери багажного отделения

F30

(10A) Обогреватели форсунок омывателя лобового стекла, электродвигатель очистителя заднего стекла

F31

(30A) Многофункциональный блок управления 1 (звуковой сигнал)

F32

(25A) Многофункциональный блок управления 1 (электродвигатель очистителя лобового стекла)

F33

(15A) Аудиосистема, навигационная система, блок управления системы информирования о трафике

F34

(25A) Система управления АКПП, блок предохранителей/реле, моторный отсек 1

F35

(5A) Подсветка комбинации приборов

F36

(25A) Многофункциональный блок управления 1 (указатели поворота)



Предохранители, приборная панель 2 — под блоком предохранителей/реле 1 приборной панели

Схема расположение предохранителей в монтажном блоке (для автомобилей выпускавшихся до мая 2004 года!!!).

t5-new-3

F1

(15A) Разъем 2 питания дополнительного оборудования (задний)

F2

(5A) Противоугонная система

F3

(5A) Вспомогательный вентилятор кондиционера/отопителя, левый, вспомогательный вентилятор

кондиционера/отопителя правый

F4

(15A) Разъем 3 питания дополнительного оборудования (задний)

F5

(15A) Разъем 1 питания дополнительного оборудования (передний), холодильник

F6

(5A) Датчик состояния моторного масла

F7

(10A) Вентилятор на крыше

F8

(5A) Система парковки

F9

(5A) Блок управления электрооборудованием рулевой колонки

F10

(30A) Аудиосистема

F11

(20A) Многофункциональный блок управления 2, сдвижная дверь с электроприводом, блок управления приводом открывания/закрывания задней двери

F12

(5А) ^01/04: Дополнительный отопитель

F13

(5A) Главный выключатель системы поддержания скорости, многофункциональное управление на рулевом колесе

F14

(5A) Телефон

F15

(5A) Автоматическая коробка передач

F16

(5А) Аудиосистема/навигационная система

F17

(5А) ^01/04: Кондиционер

F18

(5А) Кондиционер

F19

(5A) Внутреннее зеркало заднего вида с автозатемнением

F20

(10A) Многофункциональный блок управления 1 (обогреватель зеркал заднего вида на дверях)

F21

(5А) Противоугонная система

F22

(5А) Кондиционер

F23

(5А) Дополнительный отопитель

F24

(5А) Блок управления оборудованием кемпинга

F25

(15А) Подогреватель сидений

F26

(10A) Тахограф (если есть)

F27

(15A) Противотуманные фары

F28

(5A) Переключатель регулировки зеркал заднего вида, подогреватели зеркал заднего вида на дверях

F29

(25А) Дополнительный отопитель

F30

(5А) Дополнительный отопитель

F31

(25A) Люк

F32

(20A) Омыватели фар

F33

(5A) Тахограф (если есть)

F34

(20A) Вакуумный насос усилителя тормозов (если установлен)

F35

(10A) Многофункциональный блок управления 1

F36

(15А) ^02/04: Разъем 4 питания дополнительного оборудования (задний)



Предохранители, приборная панель 2 — под блоком предохранителей/реле 1 приборной панели

Схема расположение предохранителей в монтажном блоке (для автомобилей выпускавшихся после июня 2004 года!!!).

t5-new-4

F1

(25A) Разъем электрооборудования прицепа

F2

(5A) Противоугонная система

F3

(5A) Вспомогательный вентилятор кондиционера/отопителя, левый, вспомогательный вентилятор

кондиционера/отопителя правый

F4

(10A) Блок управления раздаточной коробкой

F5

(10A) Разъем подключения дополнительного оборудования (некоторые модели)

F6

(5A) Датчик состояния моторного масла

F7

(10A) Вентилятор на крыше

F8

(5A) Система парковки

F9

(5A) Блок управления электрооборудованием рулевой колонки

F10

(30A) Аудиосистема

F11

(20A) Звуковой сигнал противоугонной системы, многофункциональный блок управления 2, сдвижная дверь с

электроприводом, блок управления приводом открывания/закрывания задней двери

F12

(5A/10A) Реле отключения стоп-сигналов

F13

(5A) Главный выключатель системы поддержания скорости, многофункциональное управление на рулевом колесе

F14

(5A) Телефон

F15

(5A) Автоматическая коробка передач

F16

(5A) Аудиосистема/система навигации, телефон

F17

(7,5A) Многофункциональный блок управления1 (лампа освещения салона)

F18

(5A) Кондиционер (некоторые модели)

F19

(5A) Внутреннее зеркало заднего вида с автозатемнением

F20

(10A) Многофункциональный блок управления 1 (обогреватель зеркал заднего вида на дверях)

F21

(5A) Противоугонная система

F22

(5A) Кондиционер

F23

(5A) Дополнительный отопитель

F24

(7,5A) Лампы освещения салона

F25

(15A/25A) Подогреватель сидений

F26

(10A) Тахограф (если есть)

F27

(15A) Противотуманные фары

F28

(5A) Переключатель регулировки зеркал заднего вида, подогреватели зеркал заднего вида на дверях

F29

(25A) Дополнительный отопитель

F30

(5A) Дополнительный отопитель

F31

(25A) Люк

F32

(20A) Омыватели фар

F33

(5A) Тахограф (если есть)

F34

(15A) Разъем 3 питания дополнительного оборудования (задний)

F35

(10A) Многофункциональный блок управления 1 (фонарь(и) заднего хода, с АКПП)

F36

(5A) Блок управления оборудованием кемпинга, специальное автомобильное оборудование



Блок реле приборная панель 3 — за блоком предохранителей.

TransporterT5-blok-salon-7

1

2

Реле 1 дополнительного отопителя

3

Реле электродвигателя вентилятора кондиционера, заднего (некоторые модели)

4

Реле вспомогательных цепей зажигания

5

— 06/03: Реле проблескового маячка (автомобиль специального назначения)

6

Реле отключения стоп-сигналов

7

Реле насоса омывателя фар

8

Реле насоса вспомогательной системы кондиционера/отопителя (некоторые модели)

F1

F2

(30А) Блок управления электрооборудованием двери (водителя),блок управления электрооборудованием двери (пассажира)

F3

(40А) Обогреватель заднего стекла



Блок реле приборная панель 4 — за блоком предохранителей.

TransporterT5-blok-salon-8

Назначение.

1

Реле электродвигателя вентилятора кондиционера, заднего (некоторые модели)

2

Блок управления электрооборудованием рулевой колонки

3

Блок управления электрооборудованием рулевой колонки

4

Реле 1 вентилятора крыши (некоторые модели)

5

Блок управления блокировкой дифференциала

6

06/03: Реле сигнала двери багажного отделения (некоторые модели)

F1

(15А) Сирена (автомобиль специального назначения)

F2

(10А) Сирена (автомобиль специального назначения)

F3

(10А) Проблесковый маячок (автомобиль специального назначения)

F4

(40А) Блок управления электрооборудованием левой задней двери (некоторые модели)

F5

(40А) 01/04: Блок управления электрооборудованием правой задней двери (некоторые модели )

F6

(5А) 01/04: Синтезатор голоса (если есть)






Источник: http://avtoblokrele.ru/volkswagen/predohraniteli-i-rele-volkswagen-t5-transporter.html





Где находится в т5 вебасто фото


Где находится в т5 вебасто

Где находится в т5 вебасто

Где находится в т5 вебасто

Где находится в т5 вебасто

Где находится в т5 вебасто

Где находится в т5 вебасто

Где находится в т5 вебасто

Далее:
