Где можно установить столб для электричества на даче? Каких расстояний от окружающих его объектов стоит придерживаться? Какими должны быть провода и изоляторы?

Во сколько обойдутся  работы по подключению дачи к электроснабжению? Давайте попробуем найти ответы.

Наша задача - выяснить, насколько трудно электрифицировать загородный дом.

Наша задача — выяснить, насколько трудно электрифицировать загородный дом.

Нормативные требования

Начнем с нормативных требований. Они прописаны в ПУЭ — правилах устройства электроустановок. Нам предстоит изучить последнюю на данный момент, седьмую редакцию документа, принятую Минэнерго РФ в 2003 году ().

Обратите внимание: принятый документ отменил действие более старых ПУЭ. Изменения затрагивают, среди прочего, и актуальную для нас главу «Канализация электроэнергии».

Давайте уделим внимание наиболее важным в нашем случае пунктам документа.

Общие требования к линиям напряжением до 1 кВ

  • При подвеске любых незащищенных проводов на опорах расстояние от них до окон или балконов при максимальном отклонении не должно быть менее 1,5 метров.
  • Над проезжей частью дороги провода провешиваются на высоте не менее 6 метров, над непроезжей — не менее 3,5 м.
Высота проводов над проезжей частью и пешеходными дорожками.

Высота проводов над проезжей частью и пешеходными дорожками.

  • Расстояние между проводами при пролете до шести метров должно быть не менее 10 см, при пролете свыше 6 метров — не менее 15 см.
  • Ввод в здание выполняется на высоте не меньше 2,75 м; при этом для ввода используется изоляционная труба, форма которой предотвращает попадание воды в дом.
  • Конструкции, на которых устанавливаются токопроводы, выполняются из несгораемых материалов и должны иметь предел огнестойкости не меньше четверти часа.

Комментарий: казалось бы, этот пункт ставит крест на деревянных столбах. Ан… нет, лазейка остается: пропитанная защитным составом древесина не поддерживает горение.

  • Минимальное расстояние от неизолированных проводов до трубопровода любого назначения — 1 метр. Если провод изолирован, расстояние не нормируется.
  • Изоляторы должны быть несгораемыми. Традиционно в этом качестве используются фарфор и стекло.
На фото - фарфоровые изоляторы.

На фото — фарфоровые изоляторы.

Требования к воздушным линиям напряжением до 1 кВ

Опоры не должны препятствовать проходу и проезду, перегораживать въезды во дворы.

Там, где есть вероятность наезда автомобиля, опора защищается от столкновения с ним отбойной тумбой или любым другим способом.

Столб должен быть промаркирован на высоте 2,5 — 3 метра. На нем указывается порядковый номер опоры, ширина охранной зоны и телефон владельца линии.

Все металлоконструкции защищаются от коррозии. Способ защиты ПУЭ не оговаривается; традиционно для этого используется покраска.

Минимальное сечение провода для воздушной линии лимитировано его механической прочностью и определяется материалом.

Тип провода Минимальное сечение, мм2 Алюминиевый 16 Сталеалюминиевый 10 Биметаллический 10 Стальной многопроволочный 25

Любопытно: для стального однопроволочного провода лимитирована не площадь сечения, а диаметр. Он не должен быть меньше 4 мм.

Ответвление от ближайшей опоры выполняется только и исключительно изолированным проводом. Максимальная длина ответвления — 25 метров.

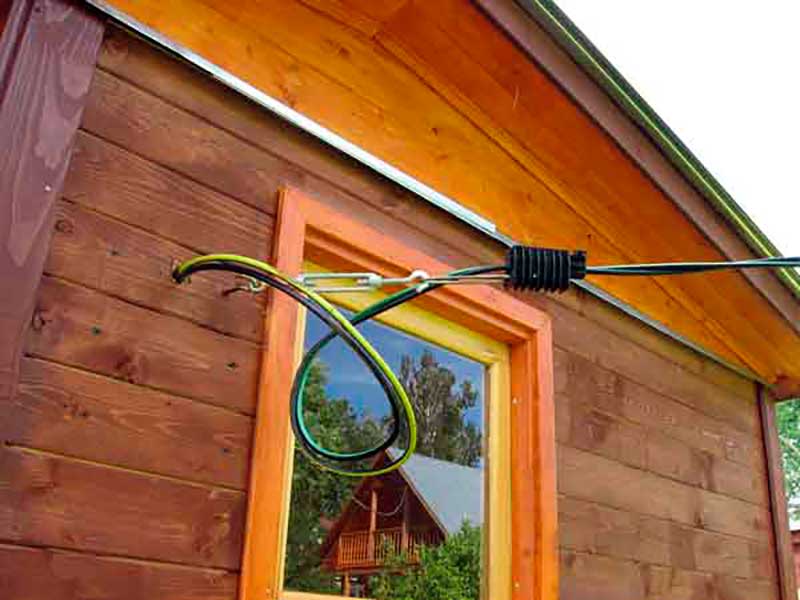

Ввод выполнен изолированным проводом.

Ввод выполнен изолированным проводом.

Для соединения проводов используются соединительные зажимы или сварка. Однопроволочные провода могут соединяться скруткой с последующей пропайкой; а вот сваривать их встык нельзя. При этом провод, отличающийся материалом или сечением токоведущей жилы, соединяется только зажимами.

Минимальное сечение ввода в дом тоже лимитировано документом; и в этом случае сечение определяется типом провода:

Провод Минимальное сечение или диаметр Пролет до 10 метров Пролет 10-25 метров Медный самонесущий 4 мм2 6 мм2 Стальной или биметаллический 3 мм 4 мм Алюминиевый 16 мм2 16 мм2

Опоры

Каким должен быть собственно столб?

Для низковольтных линий могут использоваться железобетонные, металлические, цельнодеревянные и деревянные с бетонным основанием столбы. Все породы древесины, кроме лиственницы, обязательно пропитываются антисептиком; древесина лиственницы сама по себе исключительно устойчива к гниению.

Дерево - самый доступный материал для столба.

Дерево — самый доступный материал для столба.

При использовании деревянной опоры ее минимальный диаметр (у верхнего торца) должен составлять:

  • Для основной линии электроснабжения — 14 см;
  • Для ответвления на дом (в частности, для столба, устанавливаемого на участке) — 12 см.

Относительно заглубления опор документ высказывается несколько неопределенно — «в зависимости от местных условий».

Каким должно быть минимальное расстояние от столба до окружающих объектов и коммуникаций?

Объект Расстояние, метры Водопроводы, теплотрассы, канализация 1 Пожарные гидранты, водяные колонки, водопроводные колодцы 2 Кабели питания (например, провод от скважинного насоса) без дополнительной защиты (изолирующей трубы) 1 Кабели питания в изолирующей трубе 0,5

Расходы и документы

Какова цена вопроса? Требуются ли для установки столба и подключения света на даче какие-либо документы? Незаконные требования недобросовестных энергетических компаний оставим за пределами нашего рассмотрения: нас интересует действующее законодательство.

Исследование приносит неожиданные результаты: оказывается, плата за подключение одного дома в садовом товариществе не может превышать… 550 рублей.

Правда, с несколькими оговорками:

  • За эти деньги обеспечивается максимальная мощность в 15 кВт. Если этого недостаточно — придется доплачивать.
Из бытовой техники эта мощность может быть недостаточной разве что для электрокотла.

Из бытовой техники эта мощность может быть недостаточной разве что для электрокотла.

  • Максимальное расстояние до ближайшей энергосети не должно превышать 300 метров в черте города и 500 в сельской местности.
  • При необходимости постройки линии электропередачи и/или подстанции в дачном поселке затраты на ее строительство будут раскиданы на всех, кто заинтересован в подключении.
  • Провода доведут лишь до границы дачного участка. Все работы на его территории выполняются владельцем.

Какие документы нужны для подачи заявки на подключение?

  1. Собственно заявка.
  2. План расположения энергопотребителей.
  3. Копии документов, удостоверяющих право собственности.
  4. Копия устава садового товарищества.
  5. Копия решения общего собрания СТ о заключении договора на подключение.

Что должно произойти после подачи пакета документов?

В течение месяца сетевая организация обязана выдать техусловия, которые будущим потребителям предстоит выполнить в пределах своих участков, и проект договора.

Образец техусловий.

Образец техусловий.

После его подписания исполнители принимаются за работу.

Срок ее выполнения тоже регламентирован законом:

  • При суммарной присоединяемой мощности до 100 кВт — до 6 месяцев.
  • При мощности от 100 до 750 кВт — до года.
  • При мощности свыше 750 кВт — до 2 лет.

Что делать все это время на участке без электричества? Помимо временной проводки, брошенной от соседей через отдельный счетчик, ситуацию может спасти покупка или аренда дизель-генератора для дачи. Разумеется, это решение для лета: отапливать генерируемым  электричеством, к примеру, неутепленные дачные дома из блок-контейнеров чрезмерно дорого.

Генератор выручит в отсутствие постоянного энергоснабжения.

Генератор выручит в отсутствие постоянного энергоснабжения.

Самостоятельная установка

Трудно ли поставить столб на участке своими руками?

Вот простейшая инструкция по его изготовлению из бруса сечением 150 мм.

  1. Обрабатываем брус антисептиком в два-три слоя.
  2. Собираем на одном из торцов будущего столба крестовину размером примерно 2х2 метра. Сама крестовина соединяется вполдерева; для крепления к столбу используются оцинкованные уголки.
  3. Между столбом и крестовиной крепятся четыре укосины, после чего вся подземная часть (около полутора метров) прокрашивается битумной мастикой.
  4. Под опору отрывается крестовидная яма, в которую столб несложно установить вдвоем с помощью привязанной к его верхушки веревки. Осталось лишь выровнять его по отвесу, зарыть основание и уплотнить грунт.
Столб прочно стоит на крестовине.

Столб прочно стоит на крестовине.

Заключение

Надеемся, что длинный перечень нормативных требований не показался читателю чрезмерно скучным. Как обычно, видео в этой статье предложит его вниманию дополнительную тематическую информацию ().

Успехов!
