#1

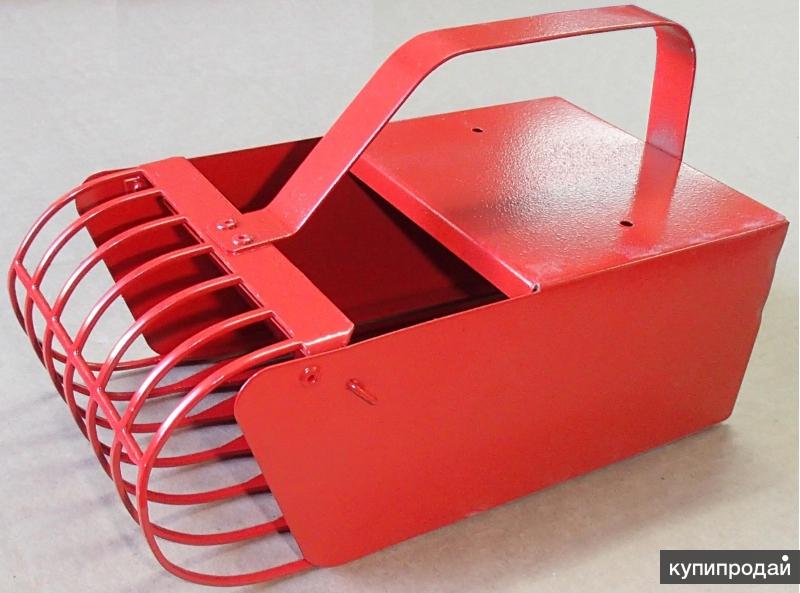

Конструкция состоит из корпуса, ручки, дна, рабочей части (гребёнки), для того чтобы урожай не выпадал из корпуса, в передней части можно установить преграду (шторку) на шарнирах, она полностью закроет сечение корпуса, даст возможность в бункере ковша разместить большое количество ягод. Комбайн для сбора ягод своими руками может выполнить любой желающий, достоинства конструкции в том, что с её помощью сбор урожая повышается в несколько раз, при аккуратном сборе растения не травмируются. Устройство напоминает кузовок, низ у которого оснащён рабочей частью, так называемой гребёнкой, к верхней части кузовка крепят удобную ручку. Для того чтобы изготовить ягодный комбайн, необходимо приобрести фанеру, пластик или лист нержавеющий стали, из данных материалов изготавливается корпус, рабочая часть выполняется из проволоки.

#2

Первым этапом работы по изготовлению комбайна является составление чертежа, схема должна включать размеры корпуса, ручки, шторки, гребёнки. Затем из оцинкованной стали ножницами по металлу вырезают прямоугольник (днище), после чего занимаются формированием элементов для гребёнки, из проволоки диаметром 3 мм нарезаются отрезки длиной примерно 100 мм. С одного торца оцинкованная сталь загибается, при этом образовывается жёсткая кромка, от неё на расстоянии 40 мм проводится прямая, перпендикулярная длинной стороне пластины. Под ней высверливаются отверстия, их диаметр равен диаметру стержней, первый и последний стержень располагают на одном уровне с краями пластины, их припаивают к боковым частям. Оптимальное расстояние между зубцами так называемой гребёнки принимается равным 3-4 мм, конец пластины отгибается под прямым углом по линии отверстий, образовывается бортик.

#3

Деталь препятствует выходу собранных ягод наружу; в высверленные отверстия вставляются стержни, их фиксируют при помощи деревянной рейки, в которой сверлятся отверстия с требуемым шагом, стержни припаивают к основе комбайна. Для изготовления боковин ножницами по металлу вырезается пара заготовок, их длина должна быть равна длине дна, высота элементов выбирается такой, чтобы она была наиболее удобной. Кромки под прямым углом загибаются во внутреннюю часть, к линиям сгиба припаивается дно, к боковым сторонам также припаиваются крайние стержни для придания устройству жесткости. Для формирования ручки лист оцинкованной стали складывают вчетверо, от концов получившейся полоски отступают несколько сантиметров и загибают под прямым углом. Ручку крепят к боковинам или верхней части корпуса, применяют пайку, крепёж; рабочую часть ручки для удобства обматывают изолентой, тогда она не будет натирать пальцы при сборе ягод.

#4

Хорошо себя зарекомендовали при сборе урожая ягодные комбайны, изготовленные из дерева, для того чтобы смастерить такую конструкцию, потребуются шпажки для шашлыков, крупные ветви дерева (примерный диаметр ветвей 10-12 см), пила, стамеска, дрель, сверло, клей. На первом этапе работы над комбайном требуется с помощью пилы сформировать 2 кружочка из ветвей, после этого посредством стамески в одном из деревянных кружочков создаётся отверстие, от краёв кружочка отступаем на 1 см. Получившимся фигурам придаётся опрятный вид, их выравнивают, отшлифовывают, затем создаётся рабочая часть комбайна, так называемая гребёнка. Для формирования гребёнки используют дрель и сверло, диаметр сверла подгоняется под диаметр шашлычных шпажек, в одной из круглых деталей просверливаются отверстия.

#5

Расстояние между двумя соседними отверстиями обусловлено размерами ягод, оптимальное расстояние 4-5 мм, чем размеры ягод меньше, тем меньше шаг отверстий. Когда просверлены все отверстия в первой детали, берут второй элемент и проделывают то же самое, для удобства ко второму элементу прикладывают готовую первую деталь, при таком методе отверстия формируются в тех же местах и совпадают друг с другом. После изготовления отверстий оба кружочка кладут один на другой, при этом все отверстия должны совпасть, в них устанавливаются шашлычные шпажки, один кружок оттягивается от другого на 10-15 см. Шпажки фиксируются клеем, в целях безопасности острые концы рабочих элементов срезаются, обрабатываются наждачной бумагой, нехитрое устройство для сбора ягод готово.

#6

Для создания ягодного комбайна необходимо приобрести пластиковую бутылку из твёрдого пластика, шнурок, острый нож, деревянную палочку (веточку), отличным вариантом станет тара из-под кетчупа, позволяющая изготовить прочную конструкцию. Устройство для сбора ягод можно изготовить из бутылки из-под минеральной воды, но ввиду того, что бутылка выполнена из тонкого материала, комбайн быстро придёт в негодность. Горлышко у тары должно быть широким, оно позволит вынимать урожай без раскручивания крышки, бутылка должна быть небольшого размера, тара больших размеров станет застревать в кустах. На стенке бутылки маркером рисуется фигура, напоминающая детский флажок с двумя большими зубцами, у данной фигуры рисуется ещё один маленький зубец, его делают между большими элементами. С помощью острого ножа по контуру вырезается отверстие, после этого бутылку приматывают к палке шнурком или фиксируют скотчем, комбайн готов.


Источник: http://uznay-kak.ru/dom-sad-i-ogorod/raznoe/kak-sdelat-kombayn-dlya-sbora-yagod-svoimi-rukami
